Brennstoffzellen-Kartuschen, die Wasserstoff in einem Metallhydrid enthalten und unter dieser Eintragung
befördert werden, müssen einen mit Wasser ausgeliterten Fassungsraum von höchstens 120 ml haben.

Der Druck in der Brennstoffzellen-Kartusche darf bei 55 °C 5 MPa nicht überschreiten. Das Baumuster
muss einem Druck standhalten, der dem zweifachen Auslegungsdruck der Kartusche bei 55 °C oder dem
um 200 kPa erhöhten Auslegungsdruck der Kartusche bei 55 °C entspricht, je nachdem, welcher der bei-
den Werte höher ist, ohne dass es zu einer Undichtheit oder einem Zerbersten kommt. Der Druck, bei dem
diese Prüfung durchgeführt wird, ist in der Freifallprüfung und der Prüfung der zyklischen Wasserstoffbe-
füllung und -entleerung als «Mindestberstdruck des Gehäuses» bezeichnet.

Brennstoffzellen-Kartuschen müssen nach den vom Hersteller vorgegebenen Verfahren befüllt werden. Der
Hersteller muss für jede Brennstoffzellen-Kartusche folgende Informationen zur Verfügung stellen:

a) vor der ersten Befüllung und vor der Wiederbefüllung der Brennstoffzellen-Kartusche durchzuführende
Prüfverfahren;
b) zu beachtende Sicherheitsvorkehrungen und potenzielle Gefahren;

c) Methode für die Bestimmung, wann der nominale Fassungsraum erreicht ist;

d) minimaler und maximaler Druckbereich;

e) minimaler und maximaler Temperaturbereich und

f) sonstige Vorschriften, die bei der ersten Befüllung und der Wiederbefüllung einzuhalten sind, ein-
schliesslich der Art der für die erste Befüllung und die Wiederbefüllung zu verwendenden Ausrüstung.

Die Brennstoffzellen-Kartuschen müssen so ausgelegt und gebaut sein, dass unter normalen Beförde-
rungsbedingungen ein Austreten von Brennstoff verhindert wird. Jedes Kartuschen-Baumuster, ein-
schliesslich Kartuschen, die Bestandteil einer Brennstoffzelle sind, muss folgenden Prüfungen erfolgreich
unterzogen werden:

Freifallprüfung

Eine Freifallprüfung aus 1,8 Metern Höhe auf eine unnachgiebige Oberfläche in vier verschiedenen Aus-
richtungen:

a) vertikal auf das Ende, welches das Absperrventil enthält;

b) vertikal auf das Ende, welches dem Absperrventil gegenüber liegt;

c) horizontal auf eine nach oben zeigende Stahlspitze mit einem Durchmesser von 38 mm und

d) in einem 45°-Winkel auf das Ende, welches das Absperrventil enthält.

Beim Aufbringen einer Seifenlösung oder anderer gleichwertiger Mittel auf allen möglichen Undichtheits-
punkten darf keine Undichtheit festgestellt werden, wenn die Kartusche bis zu ihrem nominalen Fülldruck
aufgeladen wird. Die Brennstoffzellen-Kartusche muss anschliessend bis zur Zerstörung hydrostatisch un-
ter Druck gesetzt werden. Der aufgezeichnete Berstdruck muss 85 % des Mindestberstdrucks des Gehäu-
ses überschreiten.

Brandprüfung

Eine Brennstoffzellen-Kartusche, die bis zum nominalen Fassungsraum mit Wasserstoff gefüllt ist, muss
einer Brandprüfung unter Flammeneinschluss unterzogen werden. Es wird davon ausgegangen, dass das
Kartuschen-Baumuster, das eine eingebaute Lüftungseinrichtung enthalten darf, die Brandprüfung bestan-
den hat, wenn:

a) der innere Druck ohne Zerbersten der Kartusche auf 0 bar Überdruck entlastet wird oder

b) die Kartusche dem Brand ohne Zerbersten mindestens 20 Minuten standhält.

Prüfung der zyklischen Wasserstoffbefüllung und -entleerung

Durch diese Prüfung soll sichergestellt werden, dass die Auslegungsbeanspruchungsgrenzwerte einer
Brennstoffzellen-Kartusche während der Verwendung nicht überschritten werden.

Die Brennstoffzellen-Kartusche muss zyklisch von höchstens 5 % des nominalen Wasserstofffassungs-
raums auf mindestens 95 % des nominalen Wasserstofffassungsraums aufgefüllt und auf höchstens 5 %
des nominalen Wasserstofffassungsraums entleert werden. Bei der Befüllung muss der nominale Fülldruck
verwendet werden, und die Temperaturen müssen innerhalb des Betriebstemperaturbereichs liegen. Die
zyklische Befüllung und Entleerung muss mindestens 100 Mal durchgeführt werden.

Nach der zyklischen Prüfung muss die Brennstoffzellen-Kartusche aufgefüllt und das durch die Kartusche
verdrängte Wasservolumen gemessen werden. Es wird davon ausgegangen, dass das Kartuschen-Bau-
muster die Prüfung der zyklischen Wasserstoffbefüllung und -entleerung bestanden hat, wenn das Was-
servolumen, das durch die der zyklischen Befüllung und Entleerung unterzogenen Kartusche verdrängt
wird, nicht das Wasservolumen überschreitet, das von einer nicht der zyklischen Befüllung und Entleerung
unterzogenen Kartusche, die zu 95 % ihres nominalen Fassungsraums aufgefüllt und zu 75 % des Min-
destberstdrucks des Gehäuses unter Druck gesetzt ist, verdrängt wird.

Produktionsdichtheitsprüfung

Jede Brennstoffzellen-Kartusche muss, während sie mit ihrem nominalen Fülldruck unter Druck gesetzt ist,
bei 15 °C ± 5 °C auf Undichtheiten geprüft werden. Beim Aufbringen einer Seifenlösung oder anderer
gleichwertiger Mittel auf allen möglichen Undichtheitspunkten darf keine Undichtheit festgestellt werden.

Jede Brennstoffzellen-Kartusche muss dauerhaft mit folgenden Informationen gekennzeichnet sein:

a) dem nominalen Fülldruck in MPa;

b) der vom Hersteller vergebenen Seriennummer der Brennstoffzellen-Kartusche oder einer einmal verge-
benen Identifizierungsnummer und

c) dem auf der höchsten Lebensdauer basierenden Ablaufdatum (Angabe des Jahres in vier Ziffern, des
Monats in zwei Ziffern).

Quelle: ADR 2025 · Band II, 3.3-14 · Band II, 3.3-15

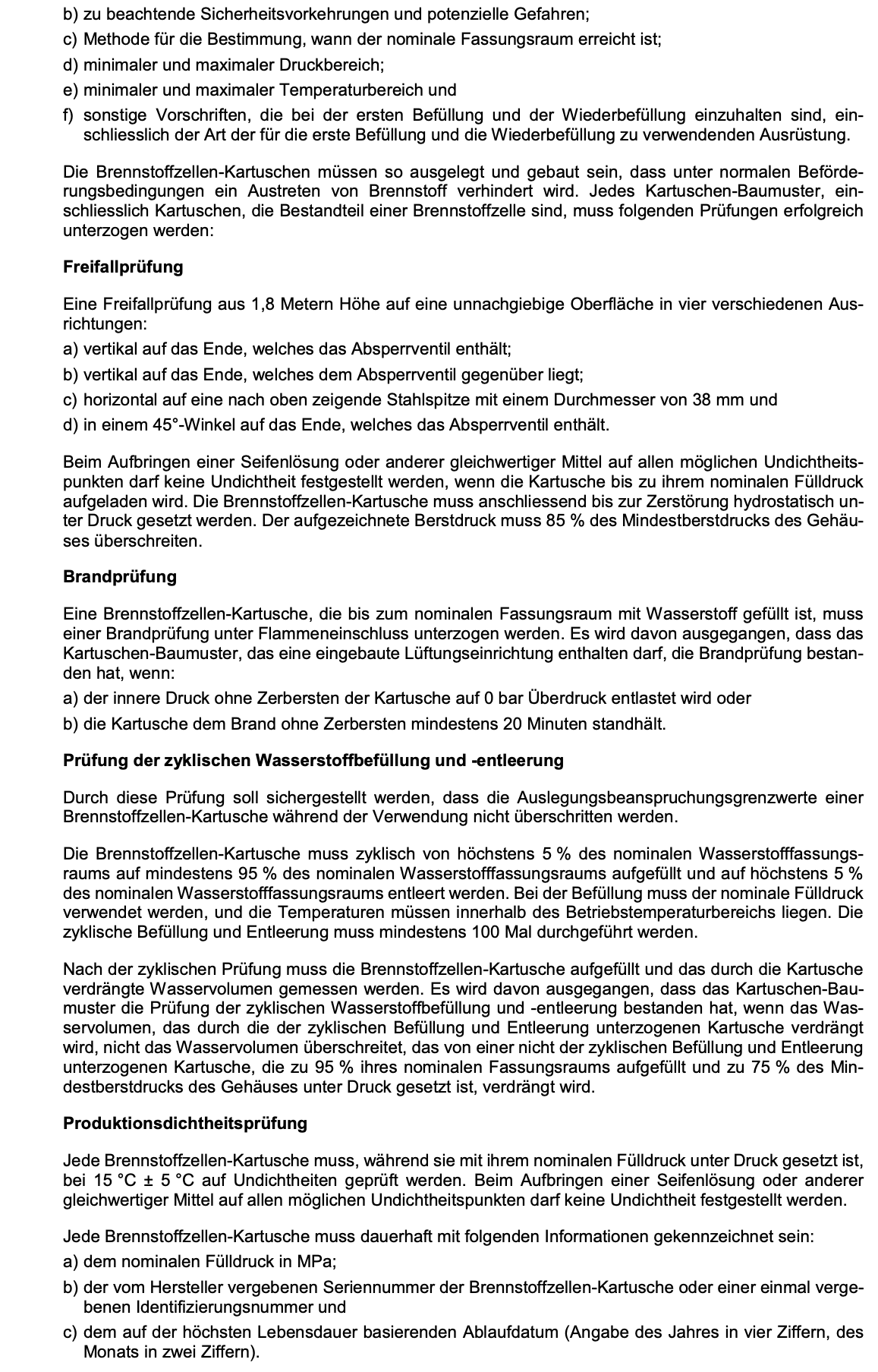

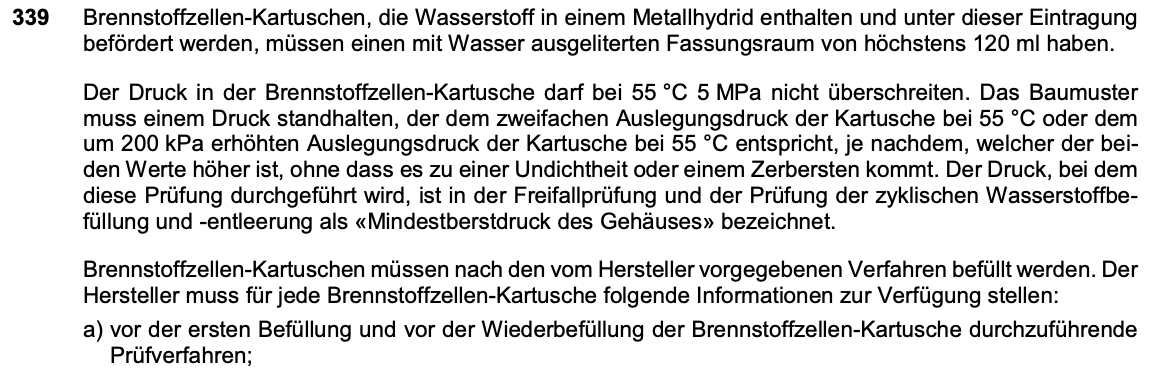

Originalansicht
