Sondervorschrift 188

Vollständiger Vorschriftentext

Wortlaut der bereitgestellten Ausgabe, einschließlich zugehöriger Fußnoten. Tabellen, Formeln und ihre Zuordnung sind in der Originalansicht darunter erkennbar.

Die zur Beförderung aufgegebenen Zellen und Batterien unterliegen nicht den übrigen Vorschriften des
ADR, wenn folgende Vorschriften erfüllt sind:

a) Eine Zelle mit Lithiummetall oder Lithiumlegierung enthält höchstens 1 g Lithium und eine Lithium-Ionen-
oder Natrium-Ionen-Zelle hat eine Nennenergie in Wattstunden von höchstens 20 Wh.

Bem. Wenn Lithiumbatterien, die dem Absatz 2.2.9.1.7.1 f) entsprechen, in Übereinstimmung mit die-
ser Sondervorschrift befördert werden, darf die Gesamtmenge an Lithium aller in der Batterie
enthaltenen Lithium-Metall-Zellen nicht grösser als 1,5 g und die Gesamtkapazität aller in der
Batterie enthaltenen Lithium-Ionen-Zellen nicht grösser als 10 Wh sein (siehe Sondervorschrift
387).

b) Eine Batterie mit Lithiummetall oder Lithiumlegierung enthält höchstens eine Gesamtmenge von 2 g Li-
thium und eine Lithium-Ionen- oder Natrium-Ionen-Batterie hat eine Nennenergie in Wattstunden von
höchstens 100 Wh. Lithium-Ionen- und Natrium-Ionen-Batterien, die unter diese Vorschrift fallen, müs-
sen auf dem Aussengehäuse mit der Nennenergie in Wattstunden gekennzeichnet sein, ausgenommen
vor dem 1. Januar 2009 hergestellte Lithium-Ionen-Batterien.

Bem. Wenn Lithiumbatterien, die dem Absatz 2.2.9.1.7.1 f) entsprechen, in Übereinstimmung mit die-
ser Sondervorschrift befördert werden, darf die Gesamtmenge an Lithium aller in der Batterie
enthaltenen Lithium-Metall-Zellen nicht grösser als 1,5 g und die Gesamtkapazität aller in der
Batterie enthaltenen Lithium-Ionen-Zellen nicht grösser als 10 Wh sein (siehe Sondervorschrift
387).

c) Jede Lithiumzelle oder -batterie entspricht den Vorschriften der Absätze 2.2.9.1.7.1 a), e), gegebenen-
falls f), und g); für Natrium-Ionen-Zellen oder -Batterien gelten die Vorschriften der Absätze 2.2.9.1.7.2
a), e) und f).

d) Die Zellen und Batterien müssen, sofern sie nicht in Ausrüstungen eingebaut sind, in Innenverpackungen
verpackt sein, welche die Zelle oder Batterie vollständig einschliessen. Die Zellen und Batterien müssen
so geschützt sein, dass Kurzschlüsse verhindert werden. Dies schliesst den Schutz vor Kontakt mit
elektrisch leitfähigen Werkstoffen innerhalb derselben Verpackung ein, der zu einem Kurzschluss führen
kann. Die Innenverpackungen müssen in widerstandsfähigen Aussenverpackungen verpackt sein, die
den Vorschriften der Unterabschnitte 4.1.1.1, 4.1.1.2 und 4.1.1.5 entsprechen.

e) Zellen und Batterien, die in Ausrüstungen eingebaut sind, müssen gegen Beschädigung und Kurzschluss
geschützt sein; die Ausrüstungen müssen mit wirksamen Mitteln zur Verhinderung einer unbeabsichtig-
ten Auslösung ausgestattet sein. Diese Vorschrift gilt nicht für Einrichtungen, die während der Beförde-
rung absichtlich aktiv sind (Sender für die Identifizierung mit Hilfe elektromagnetischer Wellen (RFID),
Uhren, Sensoren usw.) und die nicht in der Lage sind, eine gefährliche Hitzeentwicklung zu erzeugen.
Wenn Batterien in Ausrüstungen eingebaut sind, müssen die Ausrüstungen in widerstandsfähigen Aus-
senverpackungen verpackt sein, die aus einem geeigneten Werkstoff gefertigt sind, der in Bezug auf
den Fassungsraum der Verpackung und die beabsichtigte Verwendung der Verpackung ausreichend
stark und dimensioniert ist, es sei denn, die Batterie ist durch die Ausrüstung, in der sie enthalten ist,
selbst entsprechend geschützt.

f) Jedes Versandstück muss mit dem entsprechenden in Unterabschnitt 5.2.1.9 abgebildeten Kennzeichen
für Batterien gekennzeichnet sein.

Diese Vorschrift gilt nicht für:

(i) Versandstücke, die nur in Ausrüstungen (einschliesslich Platinen) eingebaute Knopfzellen-Batterien
enthalten, und

(ii) Versandstücke, die höchstens vier in Ausrüstungen eingebaute Zellen oder zwei in Ausrüstungen
eingebaute Batterien enthalten, sofern die Sendung höchstens zwei solcher Versandstücke umfasst.

Wenn Versandstücke in eine Umverpackung eingesetzt werden, muss das Kennzeichen für Batterien
entweder deutlich sichtbar sein oder auf der Aussenseite der Umverpackung wiedergegeben werden
und die Umverpackung muss mit dem Ausdruck «UMVERPACKUNG» gekennzeichnet sein. Die Buch-
stabenhöhe des Ausdrucks «UMVERPACKUNG» muss mindestens 12 mm sein.

Bem. Versandstücke mit Lithiumbatterien, die in Übereinstimmung mit den Vorschriften des Teils 4
Kapitel 11 Verpackungsanweisung 965 oder 968 Abschnitt IB der Technischen Anweisungen
der ICAO verpackt sind und mit dem Kennzeichen gemäss Unterabschnitt 5.2.1.9 (Kennzeichen
für Batterien) und dem Gefahrzettel nach Muster 9A gemäss Absatz 5.2.2.2.2 versehen sind,
gelten als den Vorschriften dieser Sondervorschrift entsprechend.

g) Jedes Versandstück muss, sofern die Zellen oder Batterien nicht in Ausrüstungen eingebaut sind, in der
Lage sein, einer Fallprüfung aus 1,2 m Höhe, unabhängig von seiner Ausrichtung, ohne Beschädigung
der darin enthaltenen Zellen oder Batterien, ohne Verschiebung des Inhalts, die zu einer Berührung der
Batterien (oder der Zellen) führt, und ohne Freisetzen des Inhalts standzuhalten.

h) Die Bruttomasse der Versandstücke darf 30 kg nicht überschreiten, es sei denn, die Zellen oder Batterien
sind in Ausrüstungen eingebaut oder mit Ausrüstungen verpackt.

In den oben aufgeführten Vorschriften und im gesamten ADR versteht man unter «Lithiummenge» die
Masse des Lithiums in der Anode einer Zelle mit Lithiummetall oder Lithiumlegierung. «Ausrüstung» im
Sinne dieser Sondervorschrift ist ein Gerät, für dessen Betrieb die Zellen oder Batterien elektrische Energie
liefern.

Es bestehen verschiedene Eintragungen für Lithium-Metall-Batterien und Lithium-Ionen-Batterien, um für
besondere Verkehrsträger die Beförderung dieser Batterien zu erleichtern und die Anwendung unterschied-
licher Notfalleinsatzmassnahmen zu ermöglichen.

Eine einzellige Batterie gemäss der Definition in Teil III Unterabschnitt 38.3.2.3 des Handbuchs Prüfungen
und Kriterien gilt als «Zelle» und muss für Zwecke dieser Sondervorschrift gemäss den Vorschriften für
«Zellen» befördert werden.

Quelle: ADR 2025 · Band II, 3.3-3 · Band II, 3.3-4

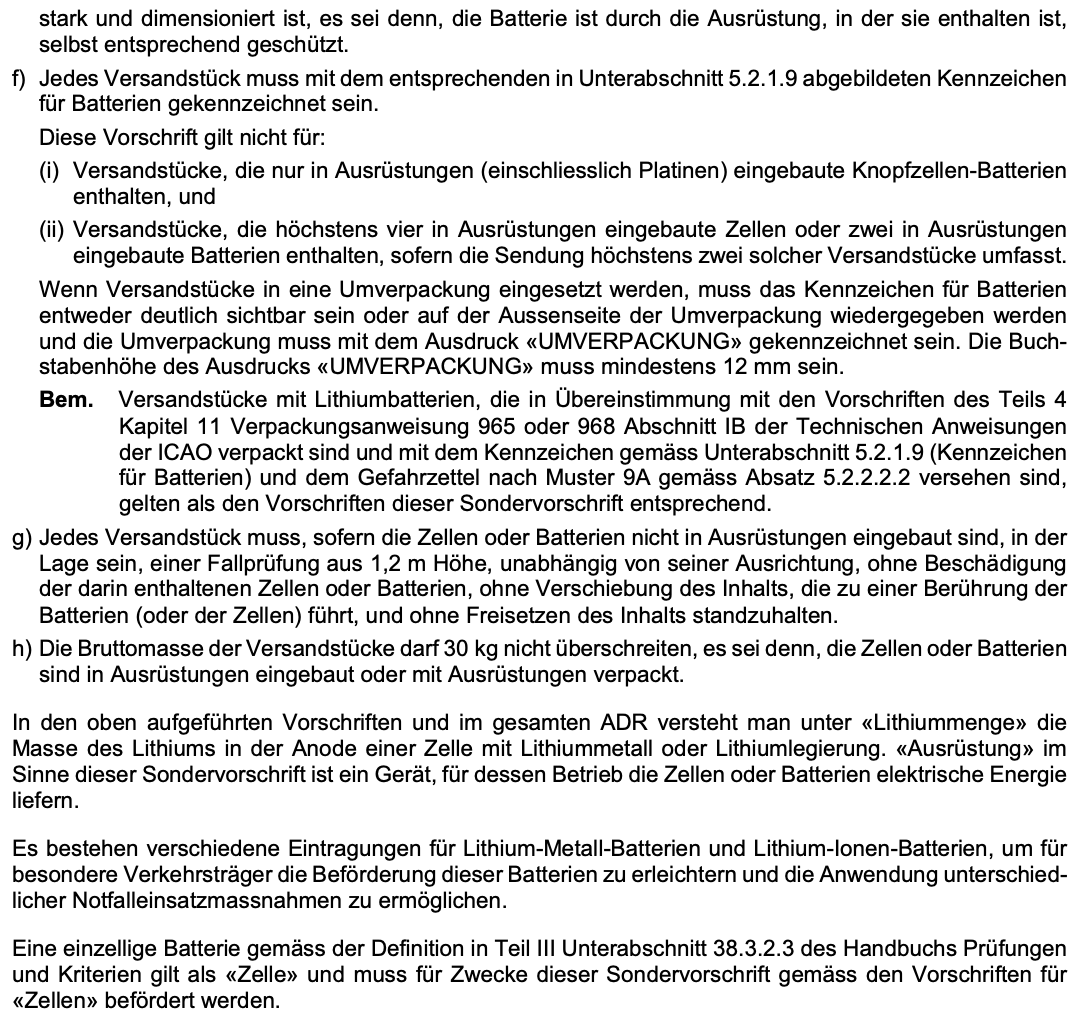

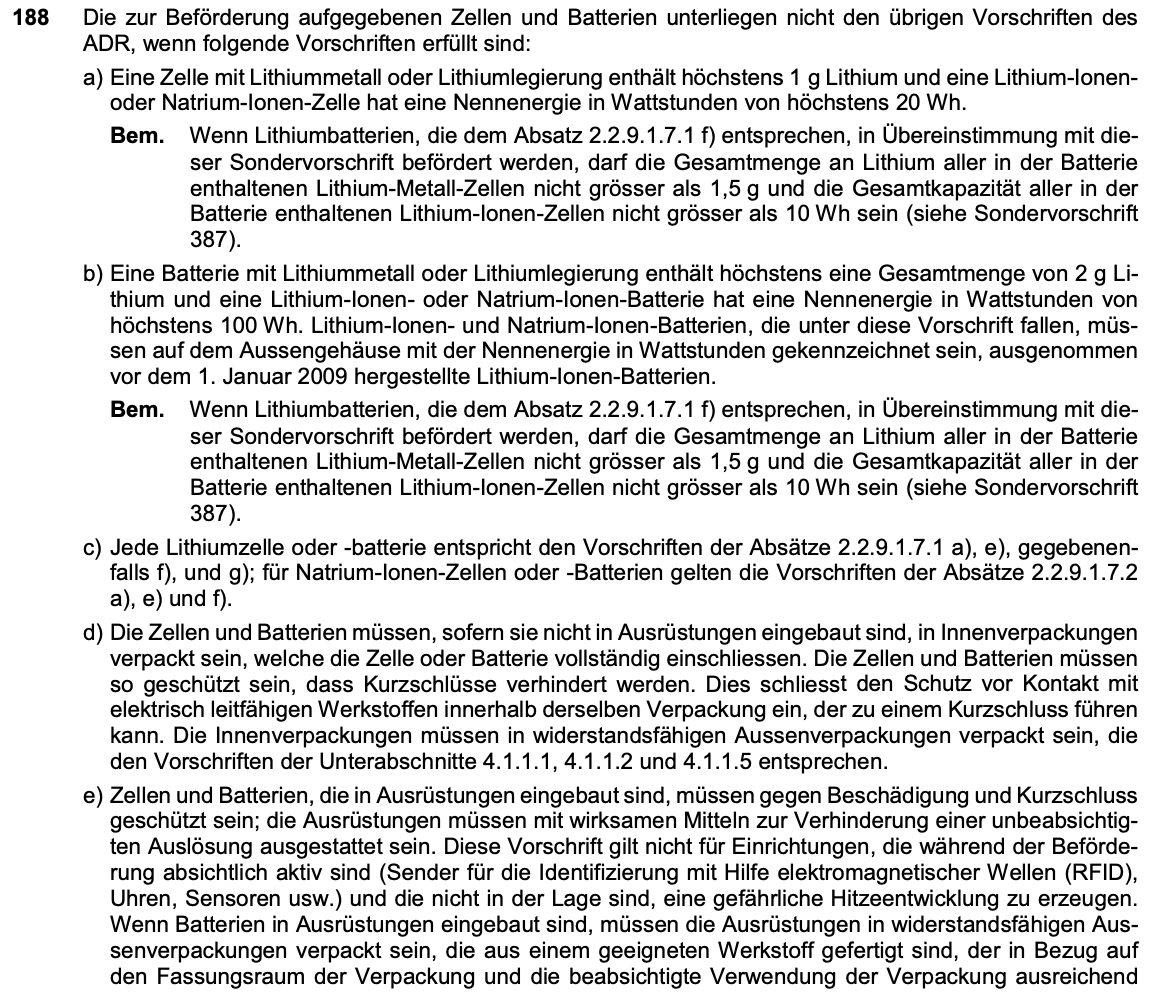

Originalansicht
